     Стол преподавателя MTL55 или MTL110 - это уникальное решение для автоматизации рабочего места того, кто каждый день делится знаниями с учениками и студентами. Информационные технологии, применяемые в мультимедийных столах Smartone, позволяют преподавателю в легком и доступном режиме, не вставая из-за стола, активировать и привести в рабочее состояние оборудование класса, произвести трансляцию или сделать запись учебного материала.
MTL55 / MTL110 объединяет в себе все современные достижения мультимедиа: встроенный интерактивный планшет - преподавателю нет необходимости находится у доски, чтобы донести свои мысли и идеи; предустановленное программное обеспечение для рисования и редактирования помогает доходчиво донести до обучающихся суть предмета. Многофункциональный контроллер обеспечивает оперативное управление проекционным и мультимедийным оборудованием, не отходя от места.

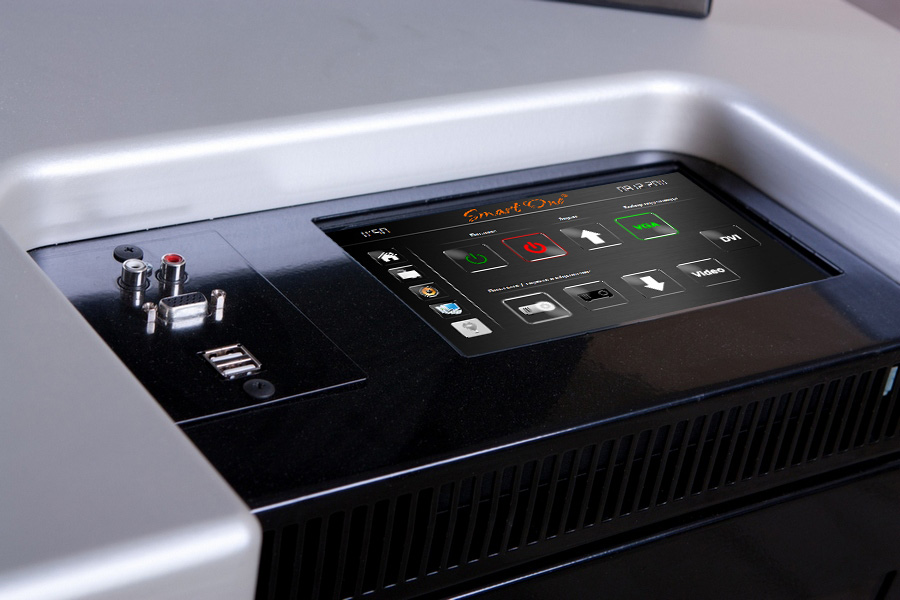

      Отличительной особенностью модели MTL55 /110 от MTL50 /100 является наличие комплекта оборудования управления на базе контроллера Smartone CC2U с 8" сенсорной панелью, встроенной в верхнюю правую часть столешницы. Данный контроллер выполняет ряд необходимых функций управления внешним оборудованием, таких как:

  • Управление видеоотображающими устройствами (видеопроектор, интерактивная доска, LCD панель и др.)  по RS-232 или LAN: включение / выключение питания, черный экран, выбор видеовхода; управление электроприводом проекционного экрана: опустить / поднять -  ручной или автоматический режим;
  • Управление уровнем громкости 2-х микрофонов, мультимедийного проигрывателя / ноутбука;
  • Управление питанием внешнего и встроенного оборудования, системой затемнения и освещения;
  • Управление коммутацией аудио-, видеосигналов.


      Мультимедийный стол Smartone MTL110 является продолжением MTL55 с улучшенными эргономическими характеристиками. Добавление дополнительной секции позволяет использовать стол в больших помещениях, таких как поточная аудитория или лекционный зал. Увеличение площади столешницы дает возможность применения в непосредственной близости от преподавателя ноутбука, документ-камеры или просто для размещения рабочих или учебных материалов. Второй шкаф можно использовать как место хранения документов или оборудования.

   Использование стола MTL55 или MTL110 обеспечивает легкую реализацию на его базе мультимедийного или лингафонного класса.

Схема коммутации внешнего оборудования







Основные
Конструктив Металлический антивандальный с системой вентиляции
Материал Сталь, МДФ 32 мм, ЛДСП 25 мм.
Цвет Цвет ЛДСП по выбору Заказчика, возможность нанесения фирменного знака или логотипа Заказчика на лицевую панель
Габаритный размер (ВхШхГ)  MTL55: 1100 х 1200 х 630 мм; MTL110: 1100 х 1800 х 630 мм
Вес  MTL55: 115 кг; MTL110: 145 кг
Интерактивный планшет
Диагональ 19" 5:4
Разрешение экрана 1280х1024 px.
Технология интерактивного экрана ПАВ
Микрофон типа «гусиная шея»
Тип Конденсаторный
Длина 550 мм
Частотный диапазон 50 Гц - 20 кГц
Микшер-усилитель
Количество выходных каналов  2
Выходная мощность на канал 100 Вт
Минимальное сопротивление нагрузки  4 Ом
Диапазон частот  20 Гц - 20 кГц
К-т нелинейных искажений  <0.01%
Регулировки  уровни громкости микрофонов, общий уровень громкости
Мультимедийный проигрыватель
Выход видеосигнала  VGA - 1 шт., DVI/HDMI - 1 шт. или DVI/HDMI - 2 шт.
Выход аудиосигнала 1 линейный стерео
Интерфейс USB 2.0 6 на задней панели
Процессор частота от 1 ГГц, кол-во ядер – 2
ОЗУ 4 Гб
Жесткий диск 500 Гб
Сетевой интерфейс Gigabit Ethernet
Возможность установки ОС Windows / Linux
Центральный контроллер
ОЗУ 2 Гб
ПЗУ Flash или SSD от 4 Гб
Интерфейсы управления RS-232 - 4 шт; Ethernet RJ-45 10/100/1000 Mbps - 1 шт; USB 2.0 - 2 шт; реле - 2 шт.; порт управления Блоком распределения питания - 1 шт.; порт управления Микшером-усилителем - 1 шт.; порт управления Мультимедийным проигрывателем - 1 шт.
VGA выход 1 шт.
Способ управления 8” интерактивный LCD дисплей
Встроенный 8” интерактивный LCD дисплей
Диагональ экрана 8"
Технология интерактивного экрана Резистивная
Разрешение экрана от 800 x 480 до 1920 х 1440 px
Яркость 250 Кд/м2
Контрастность 300:1
Угол обзора Горизонтальный 130° общий, вертикальный 110° общий
Блок распределения электропитания
Количество полюсов 1P+N+PE
Количество подключаемых потребителей электропитания 8
Суммарный максимальный ток подключаемых потребителей электропитания 10 А
Блок исполнительных реле 2 реле х 3А 220В или нормально разомкнутыми контактами для управления электроприводом проекционного экрана, + 8 реле х 3А – с нормально разомкнутыми контактами для управления внешней нагрузкой (электроприводы, освещение) - опционально
Дистанционное управление режимами работы Включение / отключение потребителей электропитания, управление блоком силовых реле



Опции:

В комплект поставки не входят, приобретаются отдельно.

Wi-Fi  модуль           Стандарт Wi-Fi 802.11b/g/n 300Mb
Wi-Fi точка доступа / маршрутизатор Стандарт Wi-Fi 802.11b/g/n 300Mb
Модуль подключения ноутбука     1 VGA вход, 1 аудио вход, автоматическая коммутация видео сигнала
Радио микрофонная система В комплекте 2 петличных микрофона и поясных передатчика.

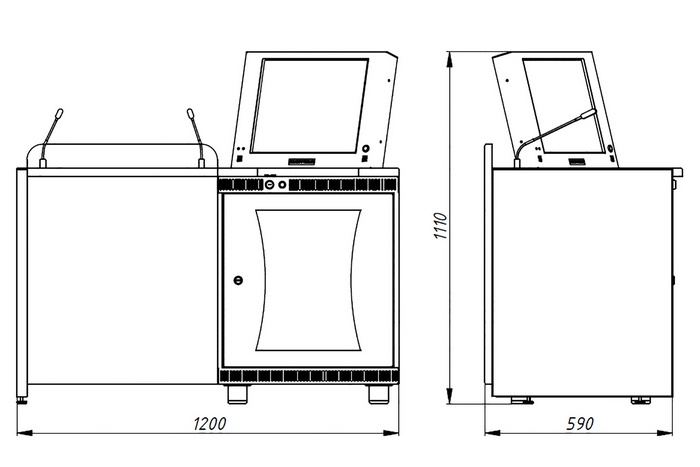

Габаритные размеры MTL 55

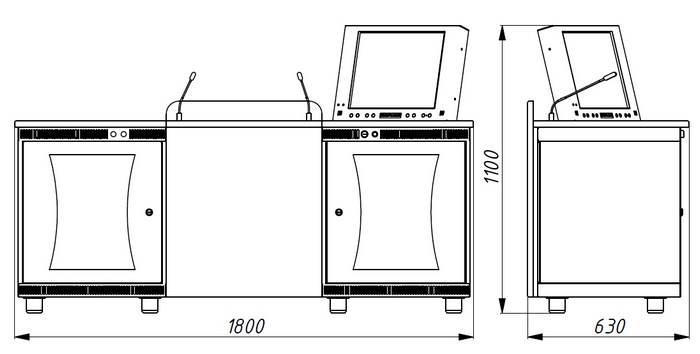

Габаритные размеры MTL 110
